Компания «Болид» начала поставки новых блоков защитных коммутационных БЗК исп.03







Обновленные БЗК рассчитаны на широкий входной диапазон, имеют возможность подключения двух источников питания и предназначены для организации линий питания удаленных нагрузок с индивидуальной защитой по току каждого канала.

  • Расширенный диапазон входного напряжения – 20…60 В
  • Два ввода питания от независимых источников питания
  • Индикация перегрузок по току (красные индикаторы «1» – «8»)
  • Номинальный ток каждого выхода – 0,6 А
  • Возможность объединения двух каналов для увеличения общего суммарного тока до 1,2 А
  • Максимальный суммарный ток для восьми выходных каналов – 5 А
  • Подавление: взаимных помех, наводок на кабели питания, внешних импульсных воздействий
  • Защита от «переполюсовки» входного напряжения, от превышения входного напряжения свыше 60 В (коммутационных выбросов и т.п.) с последующим восстановлением работоспособности
  • Возможность крепления на DIN-рейку

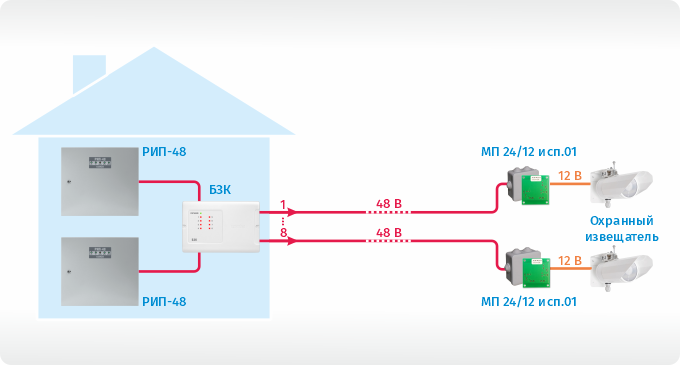

Рисунок 1. Пример использования БЗК исп.03 с РИП-48 исп.01: подключение к БЗК исп.03 двух источников питания РИП-48 исп.01 и последующему подключению к линиям БЗК нагрузки через преобразователи напряжения.

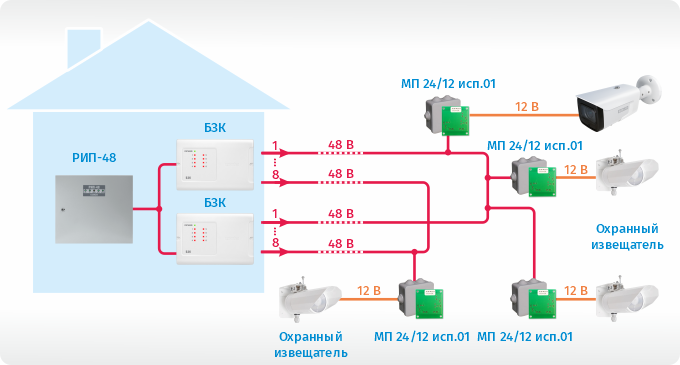

Рисунок 2. Пример использования БЗК исп.03 с РИП-48 исп.01 на периметре: подключение к РИП-48 двух БЗК исп.03 по топологии «кольцо» и последующему подключению к линиям БЗК нагрузки через преобразователи напряжения.
