Новые исполнения ШПС с возможностью установки аккумуляторных батарей 2х40 А*Ч Болид
Компания «Болид» расширила ассортимент шкафов ШПС!
В дополнение к выпускаемым ШПС-12/24 исп.10, 11, 12 началось производство шкафов ШПС c увеличенным корпусом, большей выходной мощностью и АКБ:

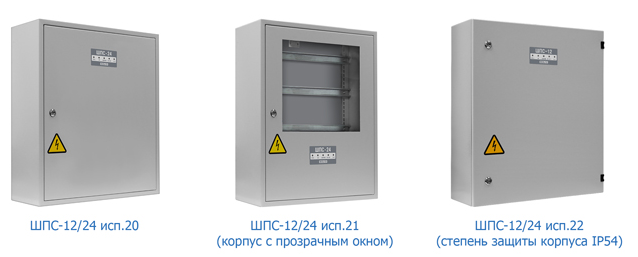

ШПС-12 исп.20, 21, 22 – 5 А, 2 х 40 А*ч
ШПС-24 исп.20, 21, 22 – 3 А, 2 х 40 А*ч.
Компания «Болид» представляет вашему вниманию новую линейку Шкафов с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12 исп.20, 21, 22 и ШПС-24 исп.20, 21, 22.
Основным отличием новых ШПС от предыдущих исполнений является:
- увеличенный корпус для установки двух аккумуляторных батарей ёмкостью 40 А*ч
- увеличенная мощность встроенного модуля источника питания
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000-4, «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35.
Данные исполнения ШПС-12/24 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учётом требований СП 484.1311500.2020.
ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями.

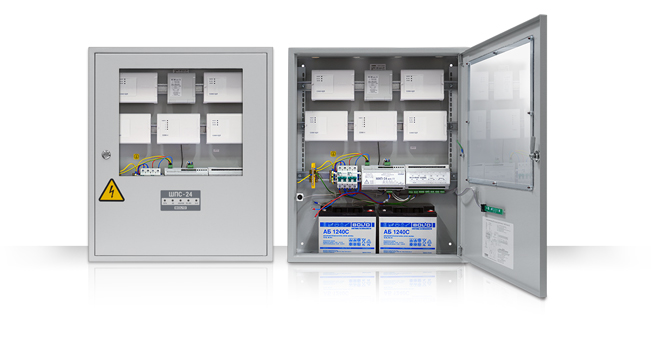

Внутри шкафа установлены:
- Модуль источника питания:
- МИП-12 исп.11 (номинальное напряжение 12 В, ток до 5 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч (для ШПС-12 исп.20, 21, 22)
- МИП-24 исп.11 (номинальное напряжение 24 В, ток до 3 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч (для ШПС-24 исп.20, 21, 22)
- Блок коммутации БК-12/24-RS485, который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Общую линию RS-485, размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС
- 7 выходных каналов 12В или 24В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- Общий автоматический выключатель для защиты от перегрузок по току МИП-12/24 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А)
- Индивидуальный автоматический выключатель для защиты МИП-12/24 (тип "С", 3 А)
ШПС обеспечивает контроль сетевого напряжения, выходного напряжения и напряжения АБ, а также автоматическую передачу извещений о наличии соответствующих напряжений/неисправностей, разряде аккумулятора, плохом состоянии АБ или их отключении, вскрытии корпуса с помощью интерфейса RS-485.
