Обновление инструментальной палитры AUTOCAD для систем видеонаблюдения "БОЛИД" БОЛИД

В обновлённой версии инструментальной палитры для систем видеонаблюдения "Болид" были внесены усовершенствования, а также существенно увеличено число блоков в палитре в связи с расширением модельной линейки камер бренда "Болид".



1) Где скачать обновление инструментальной палитры AUTOCAD для систем видеонаблюдения "БОЛИД" ?

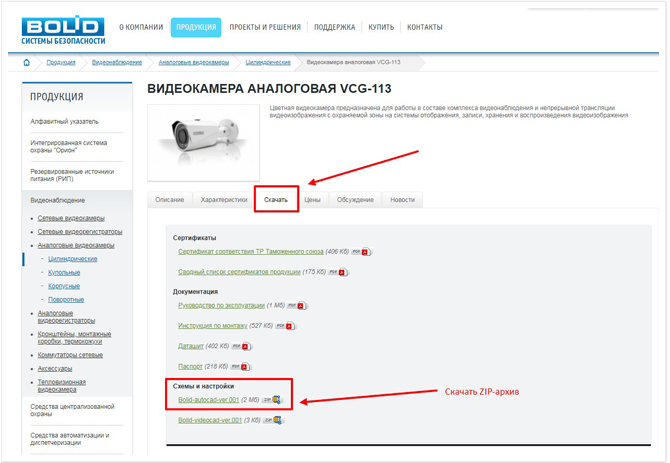

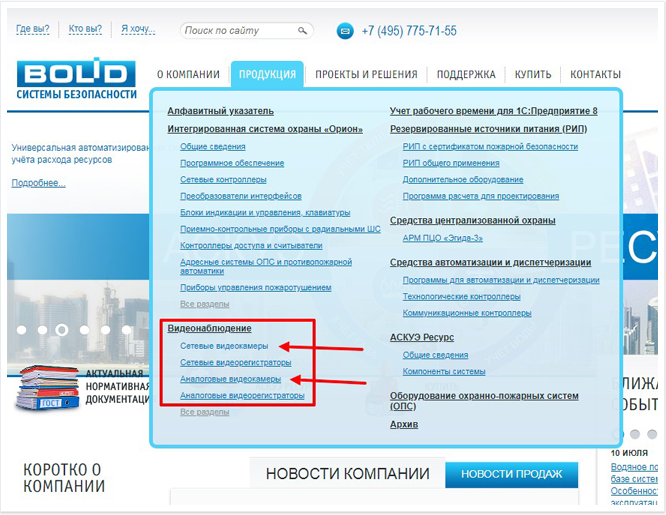

Путь: Продукция / Сетевые камеры (или Аналоговые камеры) / Видеокамера сетевая VCI-113 (или любая другая камера), вкладка Скачать, раздел Схемы и настройки.



2) Как загрузить обновление инструментальной палитры AUTOCAD для систем видеонаблюдения "БОЛИД" в AutoCAD?

Первое, что нужно сделать — скачать zip-архив Bolid-autocad-ver.002.zip, в котором находятся ряд файлов и папок:
Bolid cameras.dwg — файл с динамическими блоками камер "Болид"
Bolid-autocad-ver.002.xtp — файл инструментальной палитры, ссылающийся на dwg-файл с блоками
папка Bolid-autocad-ver.002 с файлами изображений (preview изображений блоков — в виде фото реальных камер)
ReadMe.txt — описание версии палитры, способа установки, поддерживаемых моделей камеры

Выбрать путь сохранения файла:

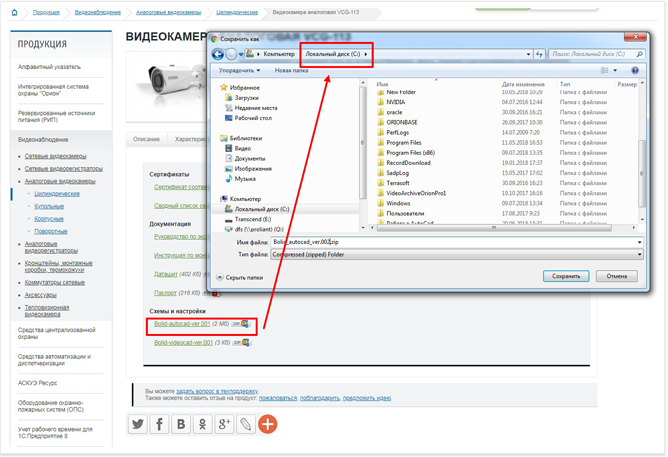

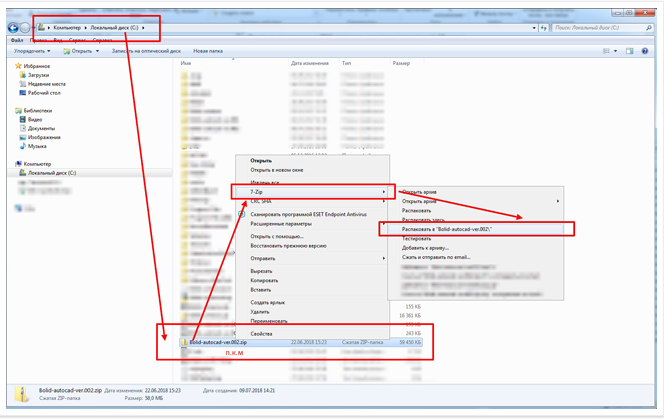

Если это возможно — сохраняйте архив в корневой каталог диска C. Далее распаковываем архив — например бесплатной программой 7-Zip.

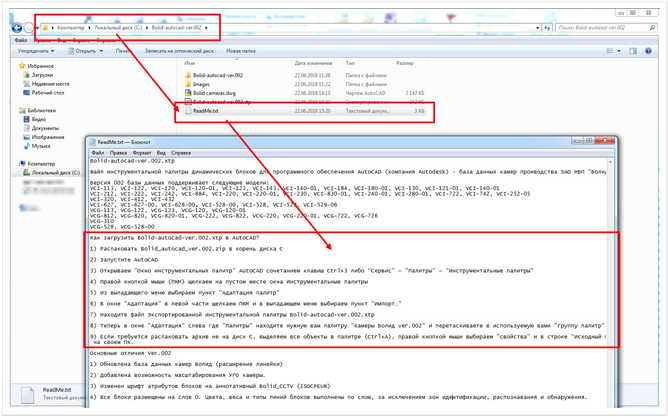

После распаковки рекомендуется ознакомиться с файлом ReadMe.txt


3) Как использовать обновление инструментальной палитры AUTOCAD для систем видеонаблюдения "БОЛИД"?

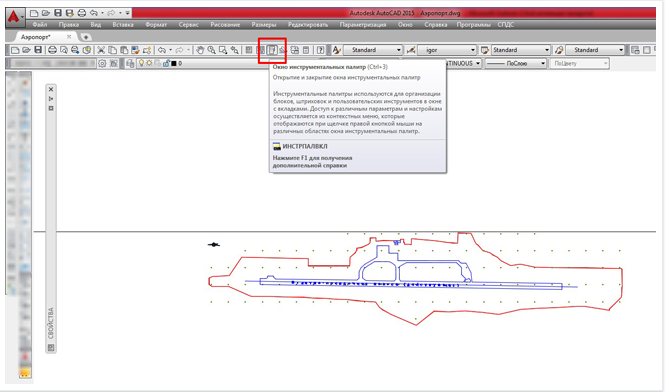

Первое, что мы должны сделать — подгрузить файл инструментальной палитры в AutoCAD. Открываем окно инструментальных палитр (Ctrl+3):

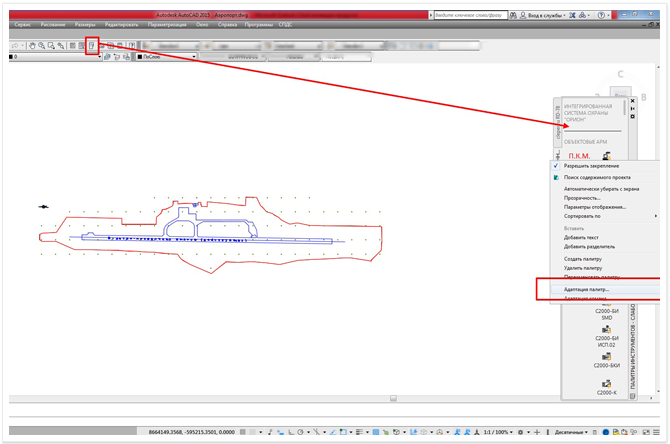

Правой кнопкой мыши (П.К.М.) вызываем контекстное меню, вызываем Адаптацию палитр:


Далее необходимо в окне Адаптация в разделе Палитры П.К.М вызвать контекстное меню и выбрать пункт Импорт…

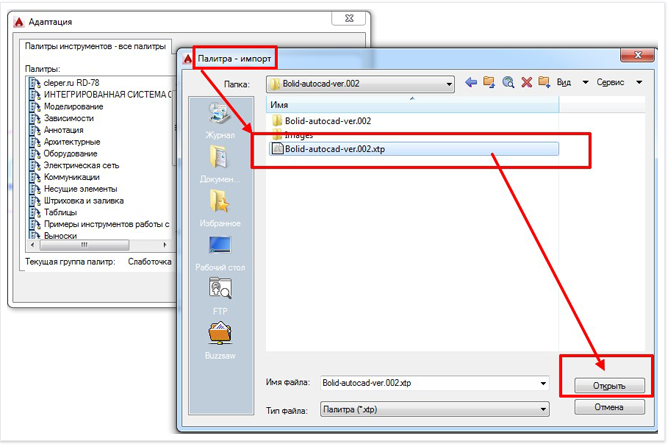

Выбираем в распакованной папке Bolid-autocad-ver.002 файл Bolid-autocad-ver.002.xtp

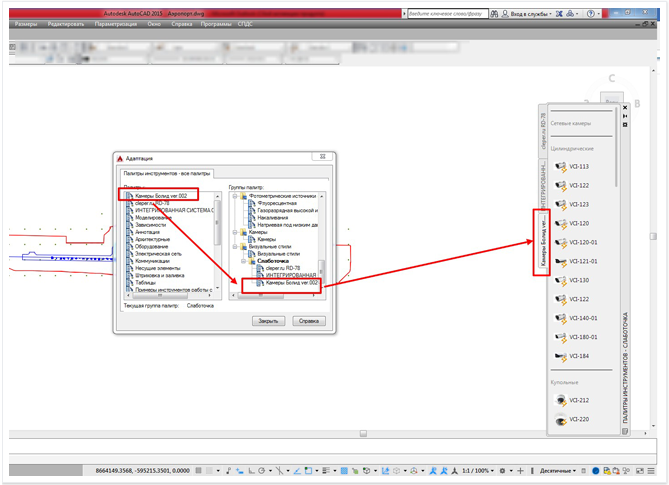

При необходимости добавляем палитру Камеры Болид ver.002 в вашу группу палитр:

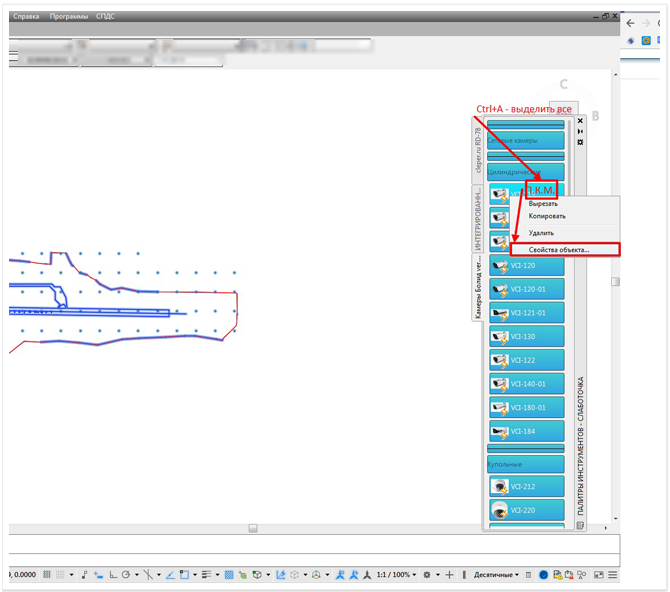

Если архив Bolid-autocad-ver.002.zip был распакован не в корень диска C, то необходимо прописать путь до файла с динамическими блоками камер "Болид" Bolid cameras.dwg. Для этого на панели инструментальных палитр нажмите Ctrl+A(выделить все), П.К.М. на камере в выпадающем контекстном меню выбрать Свойства объекта…

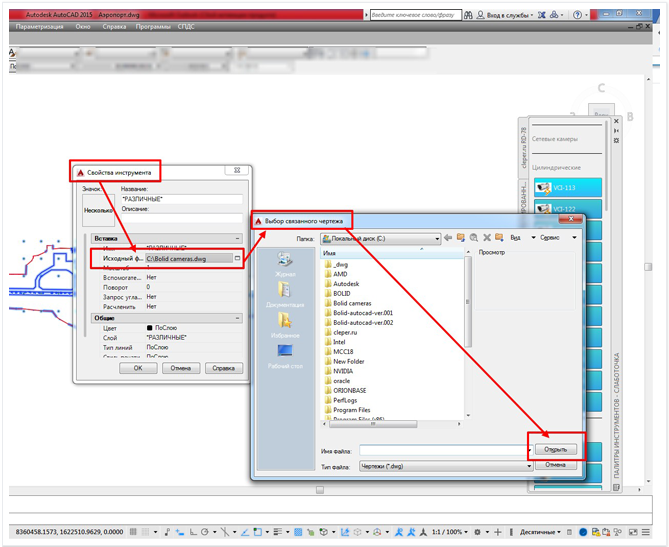

В блоке Вставка строка Исходный файл выбрать прямоугольник справа — появится окно Выбор связанного чертежа — указываем путь до Bolid cameras.dwg


На этом настройка закончена.

Разберемся с функциональными возможностями и ограничениями инструментальной палитры. Палитра представляет из себя панель, включающую иконки с изображением реальных фото камер и обозначение (наименование) моделей. Все модели разделены на сетевые и аналоговые (мультиформатные), а также по форм-фактору:

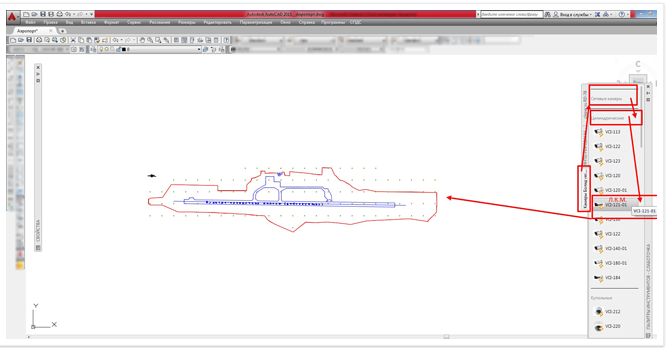

Находим нужную модель в инструментальной палитре и вставляем в пространство модели.

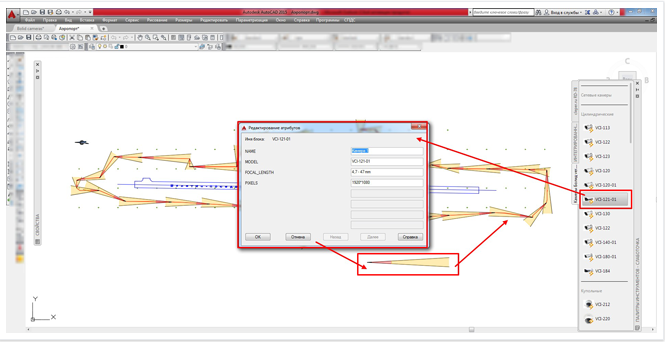

После указания точки вставки блока в окне Редактирования атрибутов мы можем изменить ряд значений:
Название камеры
Наименование модели
Фокусное расстояние
Разрешение
Как правило, имеет смысл менять лишь название камеры. Остальные параметры уже заданы и соответствуют паспорту реальной модели:


По сравнению с первой версией палитры в блоки были внесены следующие изменения:
Обновлена база данных камер Болид (расширение линейки)
Версия 002 базы данных поддерживает следующие модели:
VCI-113, VCI-122, VCI-120, VCI-120-01, VCI-123, VCI-143, VCI-140-01, VCI-184, VCI-180-01, VCI-130, VCI-121-01, VCI-140-01
VCI-627, VCI-627-00, VCI-628-00, VCI-528-00, VCI-528, VCI-529, VCI-529-06
VCG-113, VCG-122, VCG-123, VCG-120, VCG-120-01
VCG-812, VCG-820, VCG-820-01, VCG-222, VCG-822, VCG-220, VCG-220-01, VCG-722, VCG-726

Добавлена возможность масштабирования УГО камеры.

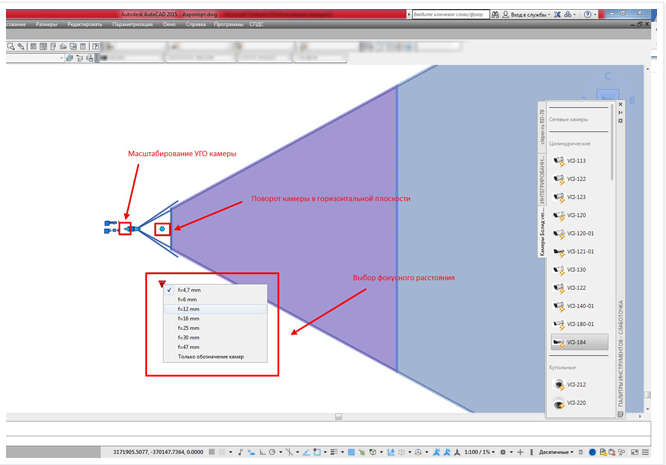

В блоке есть возможность выбирать видимость зон обзора согласно фокусному расстоянию; поворачивать блок (поворот камеры в горизонтальной плоскости); масштабировать УГО камеры
Изменен стиль шрифта атрибутов блоков на аннотативный Bolid_CCTV (ISOCPEUR)

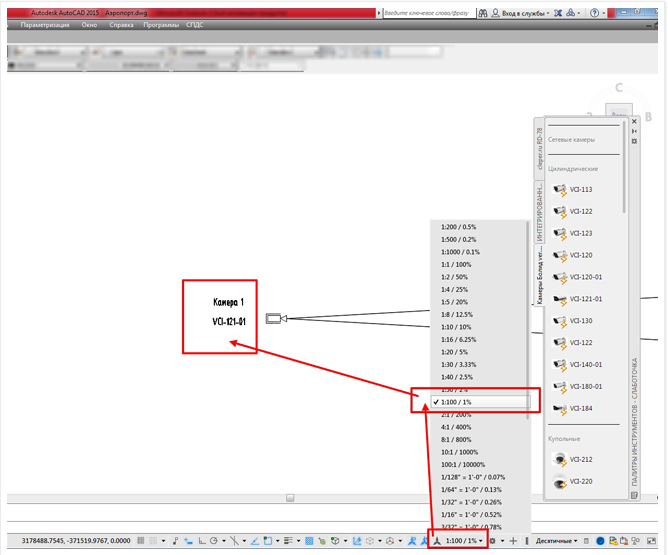

Аннотативный текст позволяет легко управлять высотой текста через масштаб аннотаций:


Чтобы изменить размер шрифта всех текстовых элементов блоков камер в чертеже, достаточно указать масштаб аннотации.

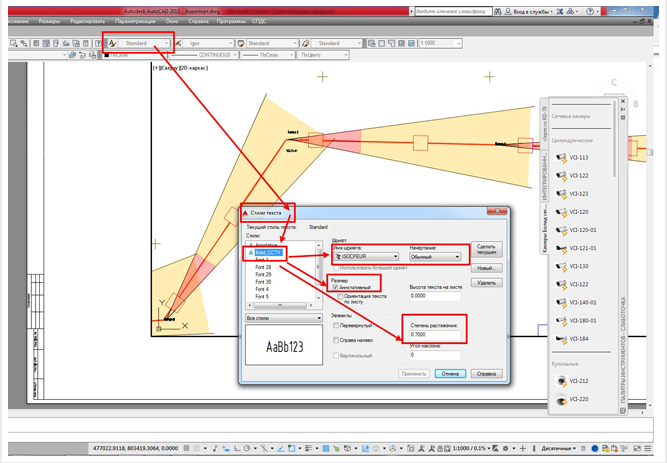

Специальный стиль текста Bolid_CCTV позволяет быстро настроить параметры текста блоков по стандарту вашей организации. По умолчанию заданы:
Имя шрифта: стандартный ISOCPEUR
Начертание: Обычный
Размер: Аннотативный
Степень растяжения: 0.7


Инструментальная палитра AutoCAD для систем видеонаблюдения "Болид" позволяет существенно упростить процесс проектирования, сделав процесс принятия основных технических решений более прозрачным и обоснованным.
