НОВЫЕ РЕЗЕРВИРОВАННЫЕ ИСТОЧНИКИ ПИТАНИЯ С ИНТЕРФЕЙСОМ RS-485

Компания "Болид" начала поставки новых резервированных источников питания РИП с интерфейсом RS-485.

Предназначены для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
В ИСО "Орион" РИП взаимодействуют с пультом "С2000M" или АРМ "Орион Про", передают данные, получают команды управления по интерфейсу RS-485 и имеют возможность передачи аварийных сигналов по резервному релейному выходу. В новых источниках питания заложены функциональные возможности, значительно упрощающие техническое обслуживание.

Резервированные источники питания РИП-12-3/17П1-Р-RS (РИП-12 исп.51), РИП-24-2/7М4-Р-RS (РИП-24 исп.50), РИП-24-2/7П1-Р-RS (РИП-24 исп.51) являются продолжением линейки РИП (РИП-12 RS, РИП-12В-2А-7Ач RS) с выходным интерфейсом RS-485.

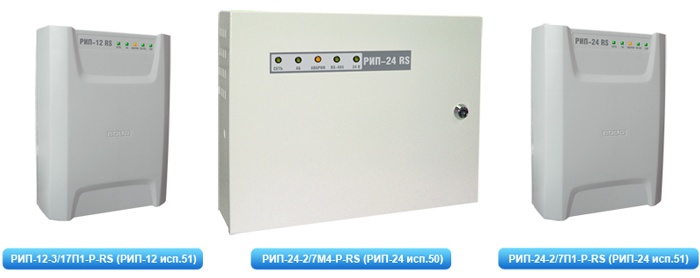

РИП конструктивно выполнены:

• в пластиковом корпусе - РИП-12-3/17П1-Р-RS (РИП-12 исп.51), РИП-24-2/7П1-Р-RS (РИП-24 исп.51)
• металлическом корпусе - РИП-24-2/7М4-Р-RS (РИП-24 исп.50)

Новые РИП имеют функциональные возможности, значительно упрощающие эксплуатацию и обслуживание изделий на объектах:

• проводят измерения физических величин с большой скоростью обновления: напряжения в сети, напряжения на резервном источнике (аккумуляторной батарее (АБ)), напряжения на выходе, тока нагрузки;
• обеспечивают автоматическую проверку состояния АБ тестовой нагрузкой;
• проводят расчет степени заряда АБ, измерение емкости АБ и расчет времени работы в резервном режиме с учетом реального тока нагрузки системы;
• обеспечивают автоматическую регулировку напряжения заряда АБ в зависимости от температуры внутри корпуса для обеспечения максимального срока службы резервного источника;
• обеспечивают подсчет времени наработки АБ и передачу сообщений "Требуется обслуживание" по окончании срока службы;
• обеспечивают контроль тока и напряжения зарядного устройства;
• обеспечивает контроль связи по интерфейсу RS-485, хранение событий в энергонезависимом буфере и передачу аварийных состояний по резервному каналу (релейный выход);
• обеспечивают программирование конфигурационных параметров и обновление программного обеспечения по интерфейсу RS-485;
• обеспечивает возможность построения "анализатора" сетевого напряжения, выходного тока, напряжений на выходе и АБ с помощью ПО "Орион-Про".

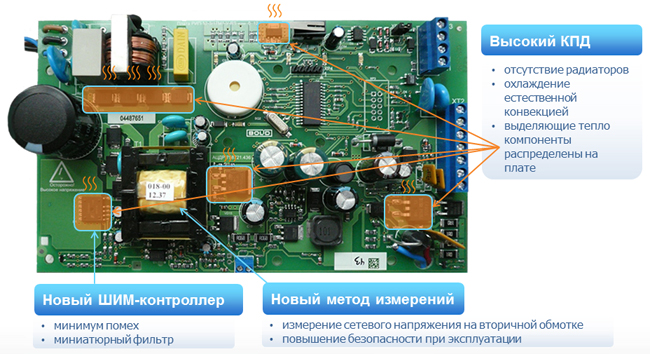

Особенности конструкции

В РИП применены ШИМ-преобразователи на контроллере нового поколения с плавающей несущей частотой, что позволило значительно снизить уровень излучаемых помех. За счет высокого КПД преобразования и оптимального расчета режимов работы разработчикам удалось создать конструкцию без единого тепловыделяющего радиатора. Небольшое количество тепла отводится естественной конвекцией от медных площадок печатной платы. Процесс монтажа и сборки печатных плат полностью автоматизирован, включая монтаж навесных компонентов на установке для селективной пайки.

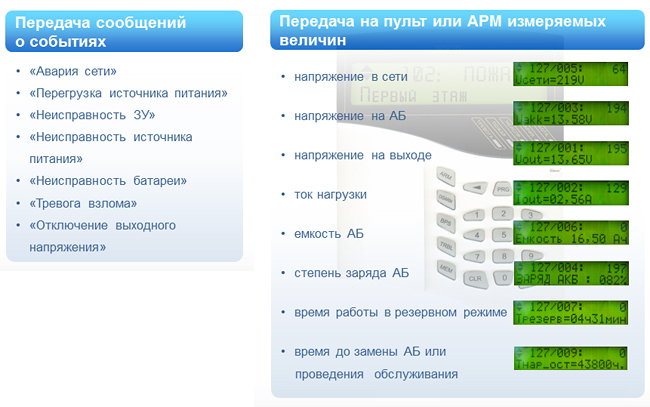

Применение РИП в ИСО "Орион"

Характеристики



НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
		РИП-12-3/17П1-Р-RS (РИП-12 исп.51)	РИП-24-2/7М4-Р-RS (РИП-24 исп.50)	РИП-24-2/7П1-Р-RS (РИП-24 исп.51)
Напряжение сети, В		150...250
Выходное напряжение, В	при питании от сети	13,6±0,6	27,2±0,6
	при питании от АБ	10...13,6	20...27,2
Номинальный выходной ток		3 А	2 А
Максимальный выходной ток (10 мин.)		4 А	2,5 А
Максимальная мощность, потребляемая от сети		110 ВА
Собственный ток потребления от АБ		не более 40 мА
Емкость АБ		17 А•ч	2х7 А•ч
Световая индикация		5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		есть
Интерфейс		RS-485, протокол Орион
Буфер событий		29 событий
Релейный выход ("Неисправность")		1 шт., оптореле
Максимальные напряжение и ток коммутации реле		(80 В, 50 мА)
Время технической готовности		не более 6 с
Рабочий диапазон температур		от -10 до +40 °C
Относительная влажность		до 90% при +25 °C
Степень защиты корпуса		IР30
Габаритные размеры		230х320х110 мм	340х270х100 мм	230х320х110 мм
Вес РИП		не более 1,5 кг, с АБ не более 7 кг	не более 2,5 кг, с АБ не более 8,5 кг	не более1,5 кг, с АБ не более 8 кг
Средний срок службы		10 лет
Программирование РИП		Программа UProg.exe
