Описание

Для подключения дополнительных приборов к системе Тополь используются адресные информационные устройства серии КХ/ЕХ, которые подключаются к общей информационной сети с помощью интерфейса RS-485.

Каждый прибор серии КХ-6 позволяет подключить в систему 6 входов типа “сухой контакт” со своим персональным адресом и контролем состояния шлейфа.

Каждый прибор серии ЕХ-6 позволяет подключить 6 адресных дискретных выходов типа “сухой контакт”, а каждый прибор серии ЕХ-6-220 - 2 адресных выхода ~220 В с максимальным током коммутации 10 А.

Приборы выпускаются в трех модификациях для работы в различных схемах построения системы:

KX/EX-6-3

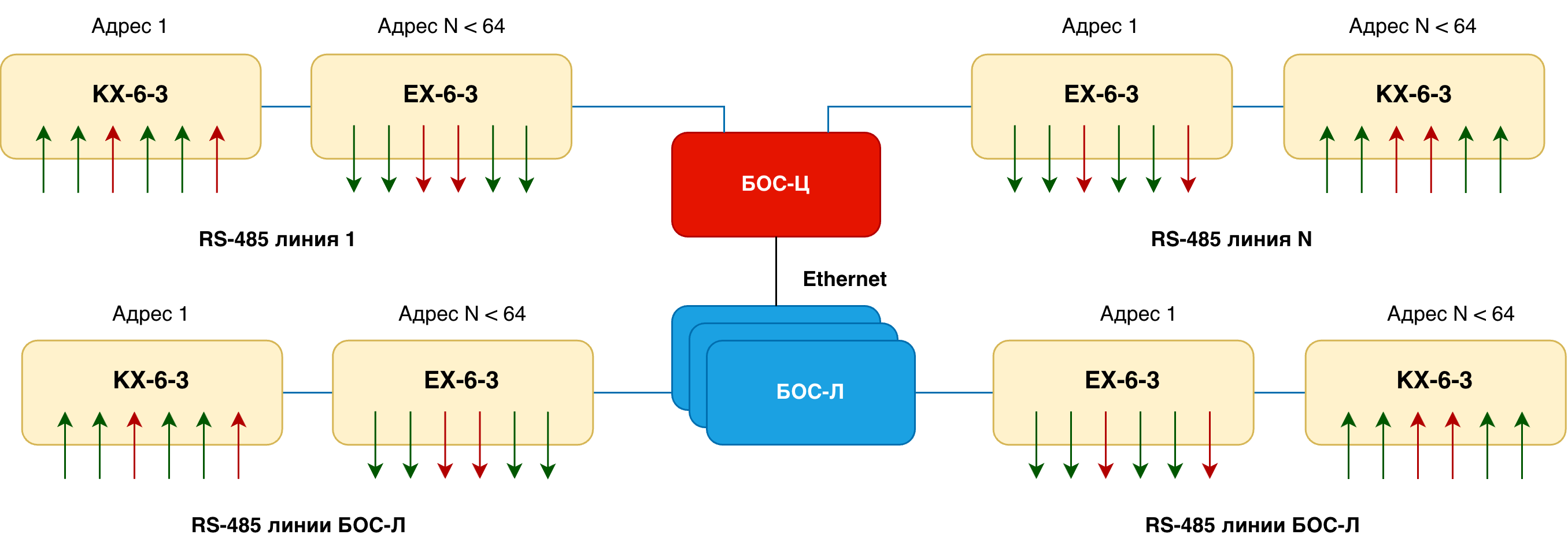

Модификация для работы по протоколу API Тополь совместно с центральным блоком БОС-Ц.

В данной модификации приборы КХ-6-3 транслируют состояние своих входов на центральный блок, который в зависимости от своих настроек может управлять независимыми выходами приборов ЕХ-6-3/ЕХ-6-220 как по сигналам с КХ-6-3, так и по сигналам от любых других источников данных.

Количество приборов в одной линии RS-485 - до 64, в одной системе - не ограничено, приборы КХ и ЕХ могут работать совместно на одной линии RS-485.

KX/EX-6-1

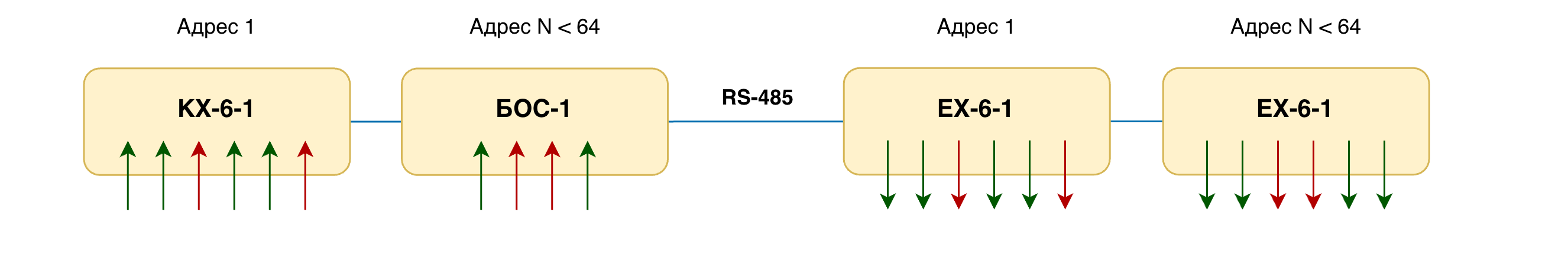

Модификация для работы по протоколу Тополь-1 совместно с блоком обработки БОС-1.

В данной модификации приборы КХ-6-1 транслируют состояние своих входов совместно с блоками БОС-1 в одну линию RS-485, а приборы серии ЕХ-6-1 отображают состояние входов приборов КХ-6-1 с соответствующими адресами.

Таким образом возможна передача состояния протяженной системы охраны по одному интерфейсному кабелю с периметра на пост охраны. В одной линии RS-485 протяженностью до 1200 метров могут одновременно работать до 64 приборов КХ/ЕХ.

KX/EX-6

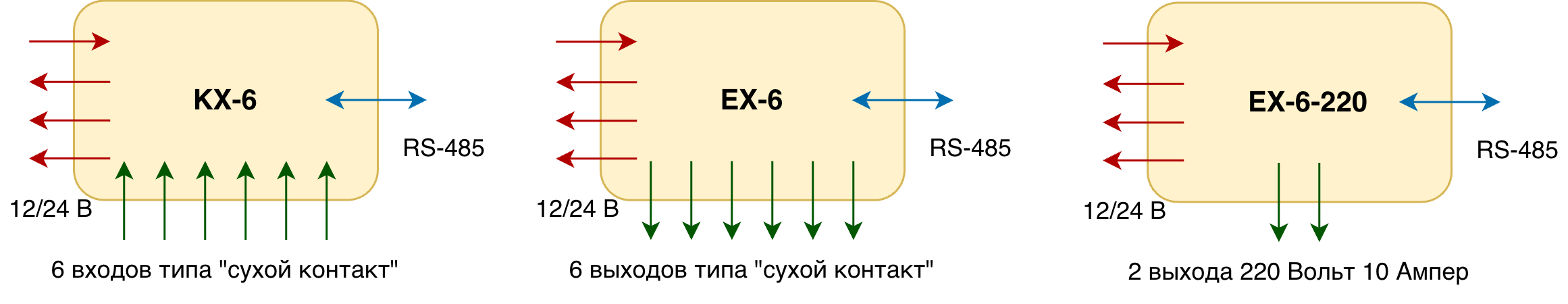

Модификация для автономной работы.

В данной модификации приборы КХ-6 транслируют состояние своих входов в линию RS-485, а приборы ЕХ-6 отображают состояние входов приборов КХ-6 с соответствующими адресами.

Таким образом возможна полностью автономная трансляция различных дискретных сигналов с 64 приборов КХ-6 на расстояние до 1200 метров
